Vous avez votre nouveau matériel entre les mains. Mais face à ce boîtier métallique et ses multiples bornes, je vous comprends, le doute s'installe. L, N, V+, V-, COM… une simple inversion de câblage suffit pour transformer votre belle installation en court-circuit ou, pire, griller instantanément la carte mère de votre appareil. Maîtriser un schéma de branchement transformateur 220v 24v en Très Basse Tension de Sécurité (TBTS) ne s'improvise pas. La confusion règne trop souvent entre les différents types de courant, et l'erreur électrique pardonne rarement. Oubliez le bricolage hasardeux. Nous allons remettre les choses au clair pour réaliser cette connexion sans le moindre risque.
Pour brancher un transformateur 220V 24V, coupez d'abord le courant. Connectez les fils d'alimentation 220V (Phase en marron et Neutre en bleu) sur les bornes d'entrée (Input / Primaire). Ensuite, raccordez votre appareil sur les bornes de sortie 24V (Output / Secondaire), en respectant strictement les polarités (+ et -) pour le courant continu.
Comment fonctionne un transformateur 220V vers 24V ?
Un transformateur abaisse brutalement la tension. Il prend le 220-230 Volts de votre habitation, une puissance très dangereuse, pour la convertir en une Très Basse Tension de Sécurité de 24 Volts. C'est l'unique façon d'alimenter des équipements sensibles ou placés dans des zones humides, comme les abords d'une piscine ou un éclairage extérieur.
Le fonctionnement repose sur deux circuits totalement isolés. D'abord, le circuit primaire ou Input. C'est l'entrée du boîtier, celle qui encaisse le courant fort direct de votre tableau électrique. Ensuite vient le circuit secondaire ou Output, chargé de délivrer le 24V stabilisé vers votre appareil final.
Les normes électriques de 2026 ne laissent rien passer. Je vous recommande d'acheter exclusivement des blocs d'alimentation portant le marquage CE, seule vraie garantie d'une séparation galvanique fiable entre les deux circuits.
Le piège à éviter : transformateur 24V AC vs 24V DC
C'est l'erreur bête qui détruit des centaines d'appareils chaque jour. Tous les transformateurs 24V ne se valent pas. Vous devez impérativement faire la différence technique et visuelle entre le courant alternatif et le courant continu.
Le courant alternatif (AC) produit une onde qui oscille en permanence. On l'utilise historiquement pour des systèmes robustes qui se moquent de la polarité. Les électrovannes d'arrosage automatique ou les anciennes ampoules halogènes en sont le parfait exemple.
À l'inverse, le courant continu (DC) ou courant redressé, délivre une ligne d'énergie parfaitement plate. C'est le carburant indispensable pour toute l'électronique moderne. Votre ruban LED ou votre système domotique en a impérativement besoin.
Attention. Brancher un appareil conçu pour du 24V continu sur un transformateur délivrant de l'alternatif va pulvériser sa carte électronique en une fraction de seconde. Ces puces ne supportent absolument pas une tension qui ondule.
| Type de courant | Symbole sur le bornier | Applications courantes | Polarité importante ? |
|---|---|---|---|
| 24V AC (Alternatif) | ~ ou VAC | Électrovannes, moteurs de portail anciens, spots halogènes | Non (sens des fils libre) |
| 24V DC (Continu) | ⎓ ou VDC, V+, V- | Ruban LED, automatismes modernes, électronique, domotique | Oui (respect strict du + et -) |
Lisez toujours l'étiquette de votre appareil avant d'acheter votre alimentation. Si vous voyez la mention « 24VDC » ou le symbole d'une ligne droite surplombant des pointillés, vous avez obligatoirement besoin d'un transformateur continu.
Matériel nécessaire et règles de sécurité obligatoires
Avant de dénuder le moindre fil, préparez votre zone de travail. Un bricoleur sérieux s'équipe correctement pour garantir une installation propre et durable. Prévoyez le strict minimum : un tournevis d'électricien isolé, une pince à dénuder, un multimètre et quelques connecteurs rapides de type Wago.
La règle absolue en électricité reste la mise hors tension. Avant de démarrer, coupez le disjoncteur de la ligne concernée directement sur votre tableau. Les bidouillages sous tension finissent mal. La sécurité électrique ne tolère aucune approximation. Si les normes vous intéressent, je vous conseille vivement la lecture de notre article sur la douille voleuse. Vous comprendrez vite pourquoi certaines vieilles pratiques sont désormais formellement interdites pour cause de risque d'incendie.
4 étapes pour réussir le branchement de votre transformateur 220V 24V
Passons à la pratique. Voici la marche à suivre pour relier votre équipement sans prendre de risque.
Étape 1 : couper et vérifier l'absence de tension
Descendez le disjoncteur divisionnaire. La lumière s'éteint ? Ne faites surtout pas confiance à vos yeux. Sortez votre multimètre ou un Vérificateur d'Absence de Tension (VAT) directement sur les fils à manipuler pour confirmer le zéro Volt. Les modifications sur un tableau demandent une vraie rigueur sur les puissances. D'ailleurs, de la même façon qu'il est risqué de surcharger un réseau sans vérifier les câbles, ce que nous expliquons dans notre dossier Peut-on vraiment transformer une prise 16A en 32A ?, votre transformateur exige un réseau sain à la base.
Étape 2 : câbler le circuit primaire (entrée 220V)
Repérez le bornier de raccordement marqué « Input », « Pri » ou « 220-240V ».
- Dénudez vos fils sur huit millimètres.
- Connectez le fil marron de la phase sur la borne L.
- Insérez le fil bleu du neutre dans la borne N.
- Si votre transformateur possède une carcasse métallique, c'est un appareil de Classe I. Vous y verrez une borne avec le symbole de mise à la terre. Branchez impérativement votre fil vert et jaune dessus. S'il est en plastique, en Classe II, cette connexion est absente.

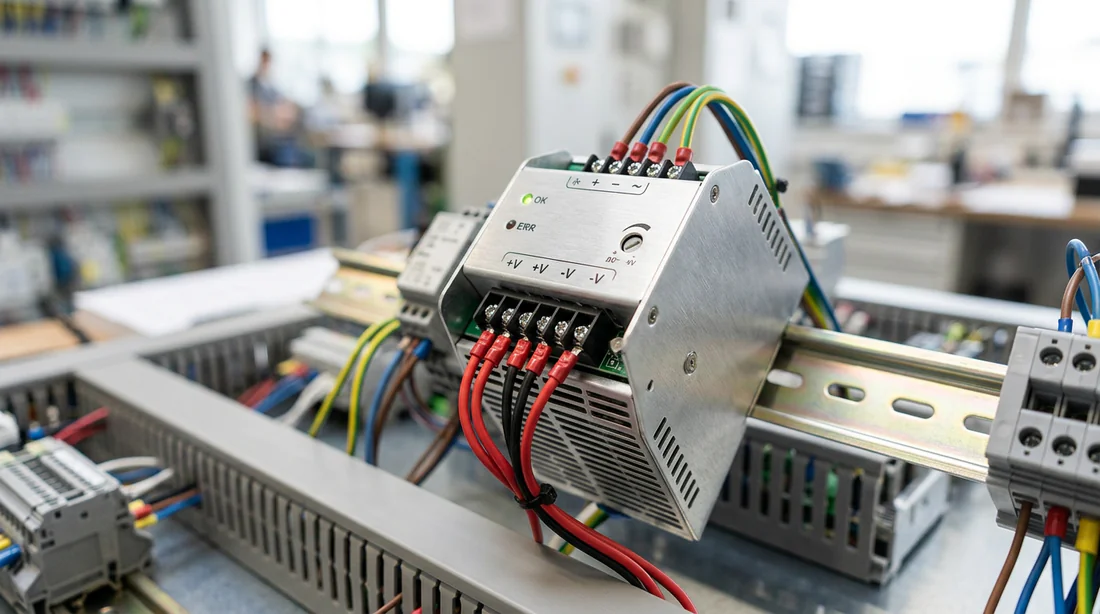

Étape 3 : raccorder le circuit secondaire (sortie 24V)
On passe du côté de la sortie. Cherchez les indications « Output », « Sec » ou « 24V ». C'est là que la polarité devient capitale pour le courant continu (DC).
- Raccordez le fil rouge de votre appareil sur la borne V+ ou Positive.
- Insérez le fil noir ou bleu sur la borne V- ou COM.
Pour un transformateur alternatif (AC), vous trouverez juste deux bornes marquées « 24V~ ». Branchez les deux fils sans vous préoccuper du sens.
Étape 4 : mise sous tension et test de fonctionnement
Avant de raccorder définitivement le ruban LED ou le moteur, réarmez le disjoncteur. Réglez votre multimètre sur la position Voltmètre, avec le symbole V continu ou V alternatif selon votre modèle. Placez les pointes de touche sur les bornes de sortie. Si l'écran affiche environ 24 Volts, le câblage est parfait. Coupez à nouveau le courant pour brancher l'appareil final.

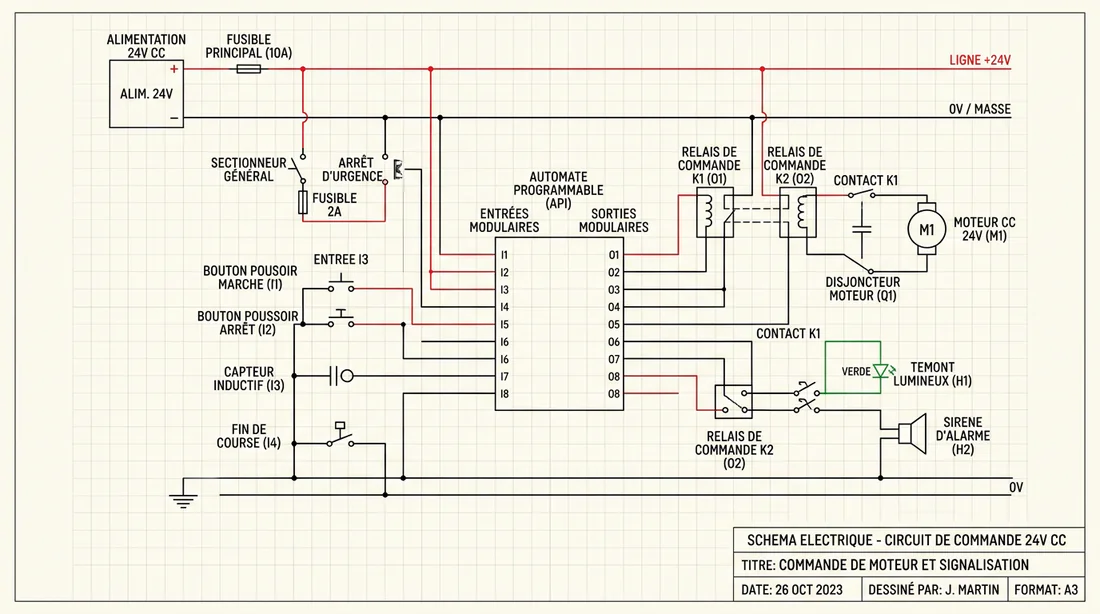

Cas pratiques : les schémas de câblage 24V les plus fréquents
Pour y voir plus clair, arrêtons-nous sur les deux exemples les plus courants en rénovation ou en aménagement extérieur.
Schéma de branchement pour un ruban LED 24V (DC)
Le ruban LED déteste les variations de tension. Il exige une alimentation parfaitement stabilisée, souvent appelée pilote ou driver LED. Respectez à la lettre le fil rouge sur le V+ et le fil noir sur le V-. Surtout, calculez correctement la puissance en Watts du transformateur. Pour 5 mètres de ruban consommant 10W par mètre, l'installation tire 50W. Prévoyez toujours une marge de sécurité de 20 %, soit une alimentation de 60W minimum ici, pour lui éviter de surchauffer.
Schéma de câblage pour une électrovanne d'arrosage (AC)
Au fond du jardin, le programmateur d'arrosage communique avec ses électrovannes via un signal 24V Alternatif. Le câblage est d'une grande simplicité. Puisque le courant fait des allers-retours constants, l'électrovanne accepte les fils dans n'importe quel ordre. Branchez un fil sur la borne « Commun » du programmateur, et l'autre sur la borne numérotée correspondant à votre zone d'arrosage.
Dépannage : 3 problèmes fréquents après le branchement
Même en suivant le meilleur guide, un couac est toujours possible. Voici comment réagir si le système ne démarre pas.
Un transformateur qui grésille ou chauffe de manière excessive subit une surcharge. Votre ruban ou votre moteur demande plus de puissance que le bloc ne peut en fournir. Débranchez vite pour écarter tout risque d'incendie.
Si l'appareil 24V s'allume une seconde avant de s'éteindre, le bloc d'alimentation se met en sécurité. C'est le signe classique d'un court-circuit franc sur la ligne secondaire ou d'une forte inversion de polarité.
Si rien ne s'allume, le constat est simple. Soit le fusible interne a lâché, soit vous avez inversé la phase et le neutre à l'entrée 220V. Le système refuse tout simplement de s'amorcer.
| Symptôme | Cause probable | Solution |
|---|---|---|
| Bruit de grésillement / Chauffe anormale | Surcharge de puissance (Watts insuffisants) | Remplacer le transformateur par un modèle plus puissant. |
| Allumage bref puis coupure totale | Mise en sécurité / Court-circuit en sortie | Vérifier l'isolation des fils 24V et corriger les polarités. |
| Aucune réaction / Zéro Volt en sortie | Mauvais câblage 220V ou fusible grillé | Vérifier la tension d'entrée au multimètre, revoir L/N. |
Pour creuser le sujet et visualiser les bons gestes, je vous invite à consulter les tutoriels vidéo de professionnels. Tapez « Comment brancher un transformateur 220v 24v » ou « Schéma câblage alimentation 24V DC LED » sur YouTube. Ces images complèteront parfaitement la théorie.
FAQ
Quel fil utiliser pour du 24V ?
La section de câble dépend de la puissance et de la longueur de la ligne. Mais pour de courtes distances en 24V, l'utilisation d'un fil de 1.5mm² reste le grand classique. Il assure une conduction parfaite sans risque d'échauffement.
Comment savoir où est le Plus et le Moins sur un transfo 24V ?
Regardez les inscriptions gravées près des vis. Le positif porte un V+ ou juste un +. Le négatif arbore un V-, un simple – ou un COM. Si les lettres sont effacées, prenez un multimètre en voltmètre continu. Une valeur négative à l'écran indique simplement que vos pointes de touche sont inversées par rapport à la vraie polarité.
Peut-on brancher un appareil 24V DC sur un transformateur 24V AC ?
Surtout pas. C'est fatal. L'électronique d'un appareil à courant continu ne supporte absolument pas les oscillations du courant alternatif. La carte mère brûlera au premier branchement.
Quelle puissance (Watts) choisir pour mon transformateur 24V ?
Additionnez la consommation de tous les équipements à brancher. Ajoutez systématiquement 20 % de marge de sécurité à ce total. Cette réserve empêche le transformateur de fonctionner au maximum de ses capacités en continu, ce qui rallonge considérablement sa durée de vie.
