Vous avez voulu bien faire. Un petit nettoyage de printemps sur votre tondeuse thermique, votre souffleuse à neige ou votre vieux motoculteur. Le carburateur trône sur l'établi, les pièces brillent. Et là, au moment de remonter, le trou de mémoire frappe. Dans quel orifice se glisse ce satané ressort ? Vous tirez sur la corde, le moteur démarre, et c'est le drame. La machine s'emballe ou accélère toute seule en boucle. Rassurez-vous. Nous sommes tous passés par là. C'est la hantise de tout mécanicien amateur qui oublie de prendre une photo avant le démontage. La solution tient dans l'extrême précision de vos réglages.
Le réglage de la tringlerie d'un carburateur Tecumseh consiste à relier correctement les tiges et ressorts entre le papillon des gaz, le volet de starter et le bras du régulateur. Pour un réglage de base, placez le ressort principal dans le deuxième trou du bras du régulateur pour un ralenti stable.
Pourquoi la tringlerie Tecumseh est-elle si complexe ?

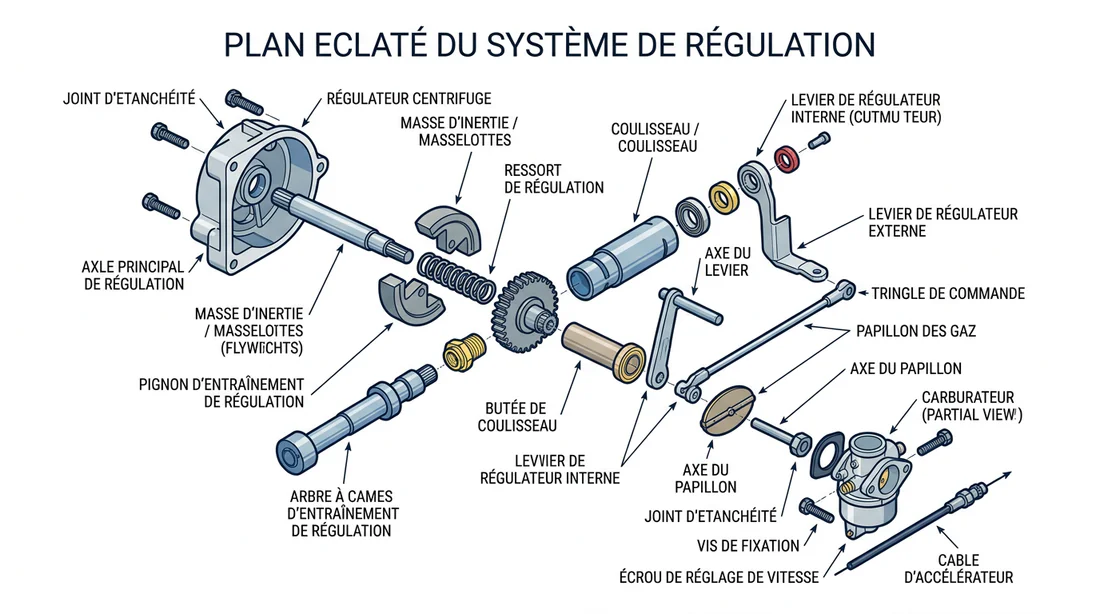

Oubliez la simple poignée d'accélérateur de moto. Le système de votre équipement de motoculture repose sur un équilibre mécanique redoutable. Le carburateur fournit bien le mélange air-essence, mais le vrai chef d'orchestre, c'est le bras de régulateur (ou governor arm). Ce mécanisme interne réagit directement à la force centrifuge du moteur pour maintenir un régime constant, y compris quand vous attaquez une herbe haute et bien grasse.
Oublier l'emplacement exact d'une tige ou d'un ressort détruit tout cet équilibre. Une simple erreur de trou modifie la tension, fausse la lecture du régime et transforme votre machine en un danger imprévisible. Ne vous en voulez pas de chercher la bonne configuration. L'assemblage est visuellement contre-intuitif et requiert une méthode stricte.
Schéma d'assemblage : où placer les tiges et les ressorts ?
Le réglage d'une tringlerie demande surtout de l'observation. Sur un moteur Tecumseh, le système se décompose en trois éléments clés à repérer immédiatement.
D'abord, le bras de régulateur est cette grande patte métallique verticale qui sort du bloc moteur. Observez bien son sommet. Vous y trouverez une série de petits trous, souvent espacés et numérotés de 1 à 4. C'est exactement ici que l'on ajuste la sensibilité du régime.
Ensuite, la tige de liaison rigide vient relier le sommet de ce bras de régulateur au papillon des gaz sur le carburateur. Elle possède généralement une forme en « Z » à ses deux extrémités.
Enfin, le petit ressort anti-jeu se glisse en parallèle de la tige rigide. Il est parfois extrêmement fin, ou même enroulé autour d'elle. Son rôle unique consiste à éliminer le jeu mécanique entre les différentes pièces.
Le ressort principal de tension est nettement plus gros. Relié à votre commande d'accélération manuelle, il vient s'ancrer dans l'un des fameux trous du bras de régulateur. Plus vous l'éloignez de l'axe de pivotement, plus la tension augmente.
3 étapes pour régler la tringlerie de votre moteur Tecumseh
Cette méthode s'applique très bien aux vieux blocs moteurs comme aux modèles plus récents. Sécurité avant tout, on débranche la bougie avant de toucher à quoi que ce soit.
Étape 1 : l'assemblage moteur à l'arrêt
Connectez les pièces sans jamais forcer. Les fixations en plastique des carburateurs vieillissent très mal et cassent de peur.
- Basculez le carburateur légèrement de biais pour insérer la tige rigide dans le trou du levier du papillon des gaz.
- Glissez l'autre extrémité en « Z » dans le grand trou supérieur du bras de régulateur.
- Accrochez le fin ressort anti-jeu dans les minuscules orifices situés juste à côté des points de fixation de la tige rigide.
- Connectez la tringlerie du volet de starter sans forcer sur la biellette, si votre modèle possède une commande séparée.
Étape 2 : le réglage du bras de régulateur (Governor)
C'est ici que la magie opère. Un assemblage parfait ne sert à rien si l'axe interne du régulateur est désynchronisé. J'ai vu trop de gens abandonner à cette étape, alors lisez attentivement.
- Prenez une clé plate et desserrez l'écrou situé à la base du bras de régulateur. C'est lui qui serre la patte sur l'axe sortant du moteur.
- Poussez le papillon des gaz du carburateur à la main pour le mettre en position grande ouverte.
- Maintenez cette position d'accélération maximale. Avec une pince, tournez l'axe métallique dans le même sens que la rotation de votre papillon des gaz. Vous finirez par sentir une butée ferme.
- Resserrez fermement l'écrou du bras, en veillant à tout maintenir dans cette position.
Conseil Pro
Ne serrez pas l'écrou comme une brute pour ne pas cisailler le filetage, mais assurez-vous que le bras ne puisse plus glisser sur son axe. C'est ce calibrage précis qui empêchera votre moteur de s'emballer à l'allumage.
Étape 3 : le test en charge et l'ajustement du régime
L'heure de vérité a sonné. Rebranchez la bougie et préparez-vous à affiner la tension.
- Démarrez le moteur et placez votre commande des gaz sur la position rapide.
- Regardez le comportement du bras. Il doit rester parfaitement stable.
- Si le régime vous semble trop lent ou manque de puissance, éteignez le moteur. Déplacez ensuite le gros ressort principal vers un trou plus éloigné du point de pivot sur le bras de régulateur.
- Si le moteur tourne trop vite, faites l'inverse et rapprochez le ressort de l'axe de pivot.
Diagnostic des pannes : 2 problèmes fréquents après remontage
Un détail vous échappe et la machine refuse de tourner rond. C'est classique. Un mauvais positionnement génère des symptômes très spécifiques. D'ailleurs, si votre corde de démarrage bloque soudainement au tirage après ces réglages, le souci ne vient plus de la carburation. Un mauvais jeu aux soupapes ou un défaut de sécurité est souvent le coupable. N'hésitez pas à consulter notre guide de diagnostic complet pour un lanceur de tondeuse bloqué.
Si le lanceur répond bien mais que le régime ressemble à des montagnes russes, fiez-vous au tableau ci-dessous.
| Symptôme observé | Explication mécanique | Solution immédiate |
|---|---|---|
| Le moteur oscille ("Pompage") | Sensibilité extrême du régulateur ou circuit de ralenti pauvre. | Changer le ressort de trou ou nettoyer le gicleur de ralenti. |
| Surrégime incontrôlable | Axe du régulateur mal calibré ou prise d'air massive. | Refaire l'étape 2 ou vérifier les joints d'admission. |
| Ralenti inexistant | Ressort de rappel détendu ou vis de butée trop lâche. | Remplacer le ressort ou ajuster la vis de butée du papillon. |
Le moteur pompe (accélère et décélère en boucle)
Ce phénomène de pompage du moteur trahit un déséquilibre air/essence ou un conflit de tension. Mécaniquement, le régulateur tente de compenser une baisse de régime. Il accélère trop fort, puis coupe brutalement. Cela arrive très souvent quand le ressort se trouve dans le mauvais trou, créant trop de sensibilité. L'autre coupable récurrent reste le gicleur de ralenti partiellement bouché. Le moteur manque d'essence, ralentit, et le régulateur force l'ouverture du papillon en panique. Ajustez délicatement votre vis de richesse si votre carburateur en possède une.
Le moteur s'emballe et hurle en surrégime
Coupez immédiatement le contact. Un surrégime prolongé provoque une surchauffe critique, détruit les segments, ou va purement et simplement casser la bielle. Ce hurlement indique que le bras de régulateur est mal calibré par rapport à l'axe du papillon. La tige bloque le papillon en position grande ouverte. Le système interne du bloc moteur n'arrive plus à repousser le bras pour fermer les gaz. Vous devez reprendre la procédure de synchronisation détaillée à l'étape 2.
FAQ
Quel est le rôle du petit ressort sur la tige d'accélération ?
C'est le ressort anti-jeu, aussi appelé anti-lash spring. Il maintient une tension constante sur la tige rigide pour éviter que le papillon ne vibre avec les secousses du moteur. Sans lui, l'accélération perd toute sa fluidité.
Peut-on démarrer un moteur Tecumseh sans sa tringlerie ?
Absolument pas. C'est une pratique très dangereuse. Sans la tringlerie pour relier le papillon au régulateur, le moteur n'a plus aucun limiteur de régime. Il va s'emballer instantanément et finira avec une bielle coulée. Je vous le déconseille fortement.
Comment savoir si mon ressort de régulateur est détendu ?
Si vous ne sentez aucune résistance élastique en manipulant le levier des gaz, le métal a fait son temps. Un ralenti instable ou trop bas malgré tous vos changements de trous confirme aussi que le ressort a perdu ses propriétés. Il faut le remplacer.
