On a tous connu ce moment de doute. Vous avez fait le choix malin d'acheter un climatiseur pour votre domicile pour économiser la facture salée d'un installateur. La machine trône dans son carton, les outils sont étalés sur le sol, et soudain, une véritable angoisse vous prend aux tripes. Comment raccorder ces fichus tuyaux sans laisser s'échapper le gaz sous pression ? La peur de plier le cuivre de manière irréversible ou de flirter avec l'illégalité paralyse beaucoup de bricoleurs. Rassurez-vous. J'ai vu des dizaines de particuliers bloquer exactement à cette étape.
Une liaison frigorifique préchargée est un tuyau en cuivre double et isolé, scellé sous vide et contenant déjà du fluide frigorigène (comme le R32). Conçue pour les climatisations prêtes à poser, elle permet de raccorder les unités sans utiliser de pompe à vide grâce à des raccords rapides spécifiques.
Qu'est-ce qu'une liaison frigorifique préchargée ?
On parle ici d'un double tube en cuivre protégé par un isolant thermique. L'usine le ferme à ses deux extrémités et le met sous pression avec la dose exacte de fluide frigorigène. Toute la magie de ce système repose sur ses raccords rapides de type dudgeon scellé. Ces embouts spéciaux cachent des opercules métalliques. Ils ne se perforent qu'au tout dernier moment, pendant votre serrage mécanique final.
Je trouve cette technologie tout simplement brillante. Popularisée par des systèmes comme le ReadyClim, elle démocratise littéralement la pose des climatisations split aujourd'hui. Fini la manipulation directe du gaz. Fini le casse-tête du tirage au vide qui nécessitait jadis un matériel de pro hors de prix.
Les 3 avantages du système prêt à poser
Passer à cette solution change radicalement la donne pour votre chantier. Oublions les listes à puces ennuyeuses, voici pourquoi je recommande cette méthode les yeux fermés.
Le gain de temps et d'argent se révèle massif. Vous installez et mettez la machine en service dans la foulée, sans attendre ni payer la visite d'un artisan pour la mise en route.
La sécurité anti-fuite est garantie directement par le fabricant. Des robots de précision scellent et contrôlent les tubes sur les chaînes de montage. Le risque de perdre du gaz pendant la manipulation frôle donc le zéro.

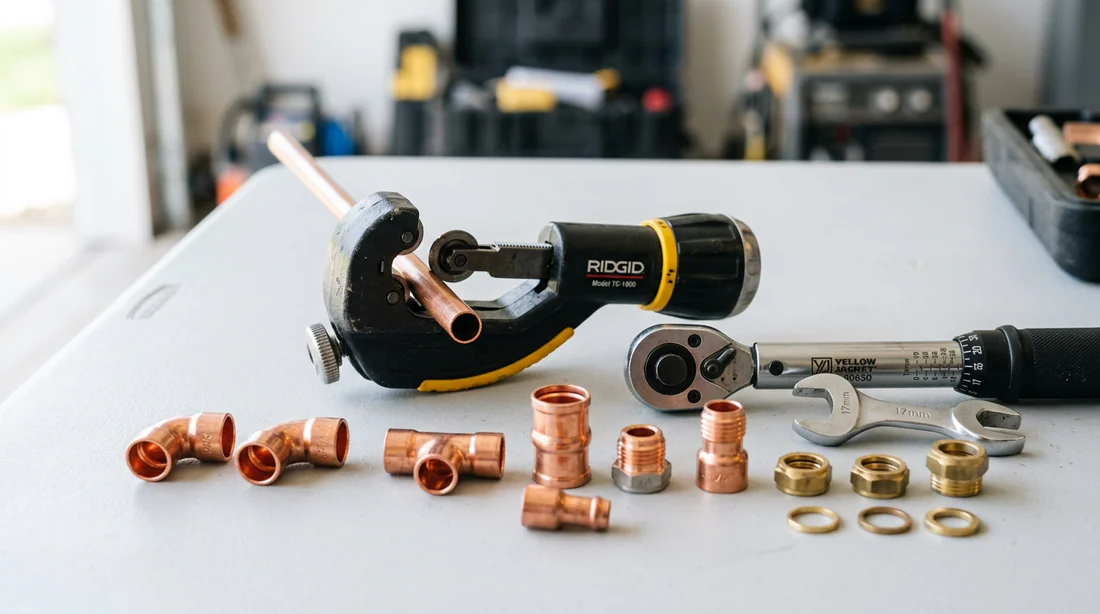

L'outillage demandé devient extrêmement minimaliste. Laissez la pompe à vide, les manomètres ou la station de récupération de côté. Deux simples clés à molette ou clés plates suffisent largement pour valider le montage final.
Tableau comparatif : liaison classique VS préchargée
Pour bien mesurer l'écart technologique, j'ai dressé une confrontation directe entre la méthode traditionnelle et le prêt à poser.
| Critère | Liaison Classique (à dudgeonner) | Liaison Préchargée |
|---|---|---|
| Prix d'achat | Moins chère au mètre linéaire | Plus onéreuse à l'achat |
| Coût d'installation | Nécessite un frigoriste tarifé | Totalement gratuit (fait par vous) |
| Outillage requis | Dudgeonnière, pompe à vide, manomètres | Deux clés plates adaptées |
| Difficulté | Très complexe et réservée aux pros | Accessible à tout bricoleur averti |
Comment choisir sa liaison frigorifique (3 critères clés)
L'achat de votre matériel ne s'improvise absolument pas. Une erreur de dimensionnement ou de norme bloquera net votre projet.
1. Le bon diamètre de cuivre
Ces liaisons comportent deux tuyaux de diamètres différents, un pour le liquide et un pour le gaz. La dimension standard pour la majorité des petites climatisations résidentielles jusqu'à 3500W correspond au couple 1/4 et 3/8 de pouce. Pour des machines plus puissantes destinées aux grands volumes, on passe généralement sur du 1/4 et 1/2. Ce calibrage dépend exclusivement de la puissance de votre unité intérieure. Lisez donc attentivement la fiche technique de votre appareil avant de passer en caisse.
2. Le type de gaz réfrigérant
Le marché a tranché sur le plan environnemental. Le gaz R32 représente aujourd'hui le standard absolu des climatisations modernes. Vous devez impérativement acheter une liaison chargée avec le gaz exact réclamé par votre compresseur. Ne tentez jamais de mélanger des équipements conçus pour des gaz de générations différentes, comme l'ancien R410A par exemple. Une telle erreur détruirait le système de manière fulgurante.
3. La longueur idéale et le piège à éviter
Les fabricants vendent ces tubes scellés sous des formats fixes de 3m, 4m ou 6m. Je vous conseille d'évaluer la distance entre vos deux unités avec un fil souple pour cibler la taille la plus proche de votre besoin réel.
Ne prenez pas une liaison beaucoup trop longue par simple précaution. Si vous avez du surplus, ne faites surtout pas une boucle verticale cachée derrière la machine. Cela crée un redoutable piège à huile qui empêchera le lubrifiant de remonter vers le compresseur, causant sa destruction. Enroulez toujours votre excès de longueur en formant une grande boucle parfaitement horizontale au sol.
Tutoriel : installer sa liaison frigorifique en 4 étapes
Passons à la pratique. Soyez méthodique et suivez ces instructions de montage à la lettre pour garantir une longue vie à votre appareil.
Étape 1 : le déroulage et le formage
Posez le rouleau de cuivre au sol sur une surface propre. Déroulez le double tube très lentement, centimètre par centimètre. Utilisez la paume de vos mains pour l'aplatir doucement. Ne forcez jamais sur un point précis pour créer un angle. C'est exactement là que de nombreux bricoleurs finissent par « croquer », c'est-à-dire plier sévèrement, le métal. Le matériel part alors directement à la poubelle.
Étape 2 : le passage à travers le mur
Percez votre mur de part en part en respectant une légère pente descendante vers l'extérieur. Cette inclinaison reste indispensable pour autoriser l'écoulement gravitaire naturel de l'eau des condensats. Insérez un tube en PVC dans le trou pour protéger vos éléments. Faites ensuite glisser simultanément la liaison frigorifique, le câble d'interconnexion électrique et le tuyau de vidange.
Étape 3 : le raccordement et le couple de serrage

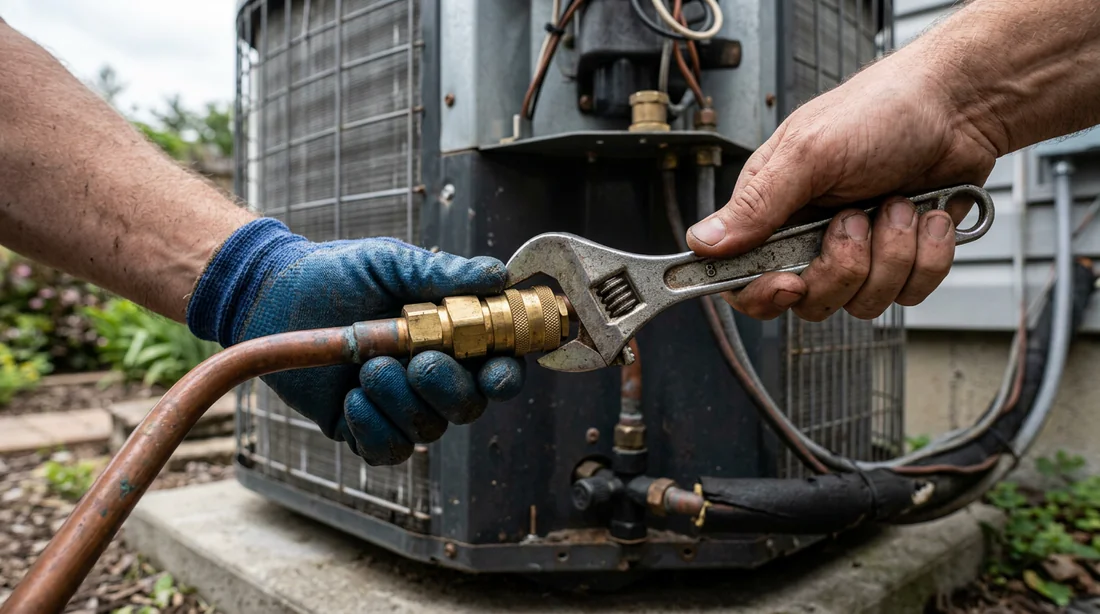

C'est l'instant de vérité. Retirez les bouchons de protection de l'unité intérieure. Alignez parfaitement l'axe de votre liaison avec le filetage de la machine. Vissez d'abord l'écrou à la main sur plusieurs tours pour vérifier que le filetage rentre bien droit. Positionnez ensuite une clé plate pour maintenir la vanne fixe, et utilisez une seconde clé pour verrouiller l'écrou.
Le respect des forces mécaniques est absolu pour éviter d'écraser le raccord ou de causer une micro-fuite invisible à l'œil nu. Avant d'empoigner vos outils pour le serrage final, je vous recommande vivement de consulter notre guide dédié au Couple de serrage clim : valeurs et méthode pour éviter les fuites.
Étape 4 : la libération du gaz

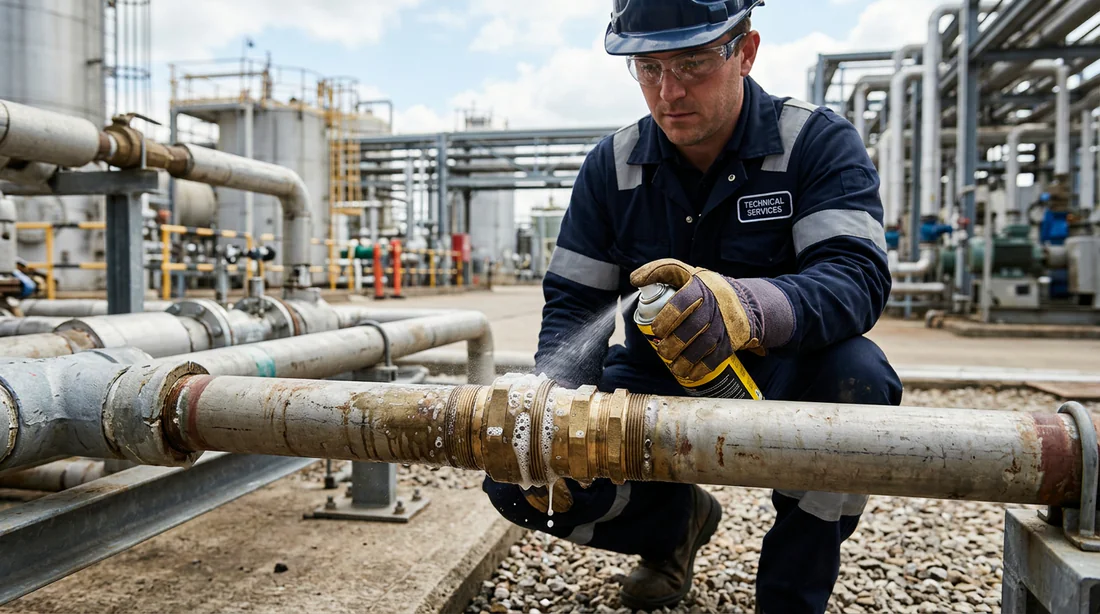

Dirigez-vous vers l'unité extérieure. Retirez les capuchons des vannes de service. Insérez une clé Allen adaptée et dévissez lentement la petite vanne, puis la grande vanne jusqu'en butée. Le système sous pression va perforer les opercules et libérer le gaz dans le circuit avec un sifflement caractéristique. Badigeonnez immédiatement tous vos raccords avec un spray détecteur de fuites ou de l'eau très savonneuse pour vérifier l'étanchéité absolue. Aucune bulle ne doit apparaître.
Les 2 erreurs fatales qui détruisent votre installation
Un montage bâclé ne pardonne pas. J'ai vu trop de particuliers transformer un investissement hyper rentable en gouffre financier à cause de ces deux pièges.
1. Croquer le tuyau de cuivre
Un tuyau en cuivre plié à l'excès réduit drastiquement la section de passage du gaz. Cette strangulation oblige le compresseur à forcer au-delà de ses limits pour faire circuler le fluide. Le résultat direct ne se fait pas attendre. L'électronique subit une surchauffe incontrôlable, la puissance de froid baisse massivement, et le moteur meurt rapidement.
2. Sous-estimer les vibrations de l'unité extérieure
Vous pensez avoir réalisé un serrage parfait le premier jour. Six mois plus tard, une fuite majeure apparaît. Le coupable se cache souvent dans les vibrations intenses générées par le bloc compresseur extérieur. Si la machine repose à même le sol ou se retrouve vissée rudement sur des équerres nues, les tremblements constants tirent sur les liaisons et desserrent lentement les écrous. Pérennisez votre installation et bloquez cette transmission mécanique néfaste en découvrant comment isoler efficacement votre machine avec un Silent bloc pompe à chaleur : le guide de choix.
Réglementation F-Gas 2026 : ce que dit la loi
Soyez pleinement rassuré sur l'aspect légal de votre projet. La législation européenne encadre très strictement la manipulation des gaz à effet de serre. Néanmoins, l'achat et la pose de systèmes prêts à poser équipés de raccords rapides préchargés vous dispensent de l'obligation de faire intervenir un professionnel détenteur d'une attestation de capacité, le fameux document CERFA. La charge reste hermétiquement scellée et le système percutable possède une certification officielle. La loi vous autorise donc à effectuer ce montage vous-même en toute sérénité.
FAQ
Peut-on rallonger une liaison frigorifique préchargée ?
Non. L'usine scelle ces tubes sous un format définitif. Si votre métrage s'avère trop court, vous devrez impérativement acheter une rallonge spécifique préchargée avec un raccord union rapide compatible. L'autre option consiste à commander directement une liaison d'une taille supérieure.
Peut-on démonter une liaison frigorifique préchargée ?
La réponse est non pour le particulier. Les raccords exploitent un système percutable à usage unique. Si vous dévissez les écrous après la mise en service, l'intégralité du gaz sous pression s'échappera violemment dans l'atmosphère. Le démontage exige la présence d'un frigoriste équipé d'une station de récupération pour stocker le fluide en toute sécurité.
Quelle est la différence entre un raccord rapide et un dudgeon ?
Le dudgeon désigne un évasement du cuivre réalisé manuellement sur le chantier avec un outil de frappe. Cette technique impose de faire le vide d'air dans les tuyaux avec une pompe avant de relâcher le gaz. Le raccord rapide, lui, sort de l'usine déjà pré-scellé hermétiquement. Il supprime purement et simplement cette étape d'évacuation de l'air.
Vous voilà désormais armé pour affronter l'installation de votre climatiseur sans trembler au moment de manipuler le cuivre. Avez-vous déjà repéré l'emplacement idéal pour percer votre mur et passer votre liaison frigorifique ?
