Vous avez fait sauter le capot de votre climatiseur en rade. Face à vous, un véritable labyrinthe de câbles et de tuyaux en cuivre. Difficile de savoir par où commencer quand on ignore l'emplacement exact des composants. Pour réparer sans provoquer un désastre, un seul document fait loi, le plan détaillé de votre machine.

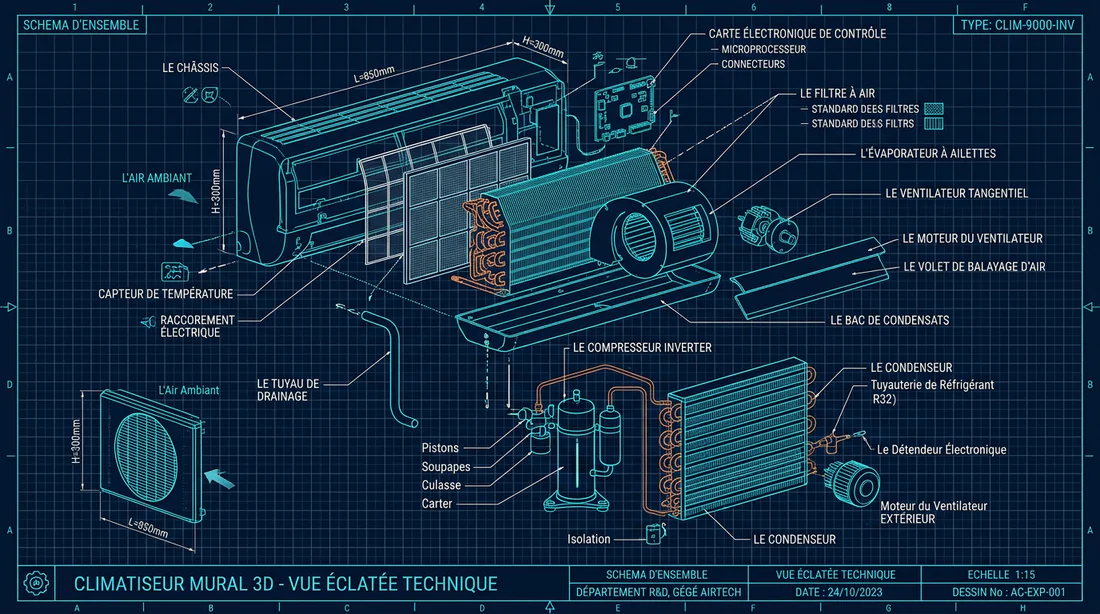

Une vue éclatée d'un climatiseur Airton est un schéma technique. Il détaille chaque composant de l'appareil de manière isolée. Ce document permet d'identifier précisément l'emplacement, le rôle et la référence d'une pièce défectueuse (compresseur, carte électronique, sondes) pour faciliter le démontage et la réparation du système.
À quoi sert la vue éclatée de votre climatiseur Airton ?
J'entends souvent dire que ce schéma tridimensionnel ressemble à un mode d'emploi de meuble suédois. Faux. C'est votre carte de navigation absolue. Avant de sortir le moindre tournevis, consultez ce document. Il vous donne la référence exacte d'une pièce abîmée. Vous évitez ainsi de commander les mauvaises pièces détachées.

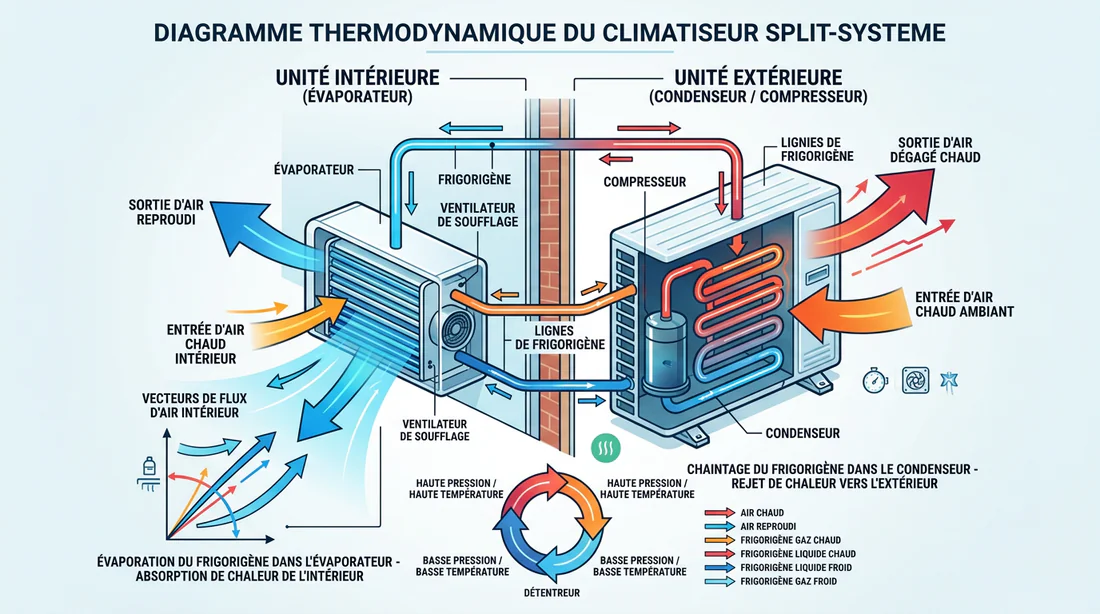

Ce plan garantit aussi un remontage parfait. Chaque vis et chaque panneau plastique possède un ordre d'assemblage très strict. L'éclaté visuel décortique de plus le cheminement du circuit frigorifique. Vous devez passer par là pour diagnostiquer intelligemment l'origine d'un dysfonctionnement.
Les 4 blocs principaux sur le schéma d'un split Airton
Un équipement thermique moderne ressemble souvent à une usine à gaz. Pour simplifier la lecture du manuel de service, le constructeur découpe l'ensemble en quatre grandes zones fonctionnelles bien distinctes.
1. L'unité extérieure (compresseur et condenseur)
Ce bloc représente le moteur de votre installation. Sur le plan du groupe extérieur, l'œil tombe tout de suite sur le compresseur Inverter. Cette grosse cloche métallique pompe et comprime le gaz. Autour, on repère le grand ventilateur de rejet thermique, la large grille de protection arrière et la fameuse vanne 4 voies. Cette vanne gère l'inversion du cycle pour produire du chauffage en hiver.
2. Le circuit frigorifique et les raccordements
Cette section dévoile les artères du système. Vous y trouvez les dudgeons (ces raccords coniques en laiton), les tuyaux en cuivre isolés et les vannes de service. Ces dernières offrent un accès direct pour brancher les manomètres.
Le fluide frigorigène circule sous très haute pression dans ces conduites. Selon la législation environnementale stricte en vigueur, toute manipulation sur ce circuit étanche exige obligatoirement la possession d'une attestation de capacité. Ne desserrez jamais ces écrous vous-même.
3. L'unité intérieure (évaporateur et ventilation)
La console murale, ou unité intérieure (split), rassemble les éléments de traitement de l'air de votre pièce. Le schéma met en évidence les filtres anti-poussière, l'imposant serpentin à ailettes de l'évaporateur et le ventilateur tangentiel. Imaginez un long rouleau cylindrique qui souffle l'air climatisé. Juste en dessous, regardez attentivement le bac à condensats. Cette gouttière en plastique récupère toute l'humidité extraite de l'air.
4. L'électronique (carte mère et sondes de température)
Voici le cerveau de la machine. Le dessin technique pointe l'emplacement exact de la carte électronique (PCB) cachée dans son boîtier ignifugé, le bornier d'alimentation électrique et l'afficheur digital de la façade. Ne ratez pas les thermistances. La sonde de dégivrage ou la sonde d'ambiance se présentent sous la forme de petits câbles terminés par un bulbe noir ou cuivré. Franchement, ces composants imprimés lâchent très souvent à la première grosse surtension électrique.
Associer la vue éclatée à 3 pannes fréquentes (diagnostic)
Identifier une pièce sur un croquis prend tout son sens quand on sait ce qu'on cherche. Croiser les symptômes de la panne avec les blocs logiques du schéma accélère considérablement le dépannage.
1. Fuite d'eau au niveau de l'unité intérieure
L'eau coule le long de votre mur de salon ? Ciblez directement la partie basse de l'unité murale sur le document. Observez la position du bac à condensats et la connexion du tuyau d'évacuation annelé. Dans neuf cas sur dix, le problème vient d'une fissure sur ce bac ou d'un amas de poussière qui bloque la jonction du tuyau.
2. Le compresseur surchauffe et se met en sécurité
L'appareil coupe net après quelques minutes ? Jetez un œil au caisson extérieur sur l'illustration. Vérifiez les fixations du moteur du ventilateur et l'emplacement de la sonde de refoulement perchée au sommet du compresseur. C'est un grand classique. Nous avons d'ailleurs rédigé un guide complet sur les causes de surchauffe de la climatisation pour vous aider à y voir plus clair.
3. L'appareil affiche un code erreur au démarrage
Un bip strident suivi de lettres clignotantes signale une défaillance logique ou un défaut de communication. Concentrez vos recherches sur la platine de contrôle ou le réseau de sondes. Si votre écran affiche E7, inspectez visuellement le bornier et le câblage entre les deux unités. Pour approfondir ce point précis, lisez notre analyse sur la signification du code erreur E7.
Comment trouver la bonne référence de pièce détachée Airton ?
Commander le mauvais composant coûte cher et fait perdre un temps précieux. Appliquez plutôt cette méthode méthodique.
Localisez d'abord la plaque signalétique de votre machine pour relever le nom exact de la déclinaison (« DC Inverter 3500W », par exemple). Repérez ensuite le composant mort sur le croquis et notez son numéro de repère, souvent un simple chiffre entouré d'une bulle. Enfin, croisez ce numéro avec la nomenclature située dans les dernières pages du manuel. Ce tableau récapitulatif donne la référence constructeur exacte pour lancer votre commande.
| Numéro sur le schéma | Nom technique de la pièce | Symptôme si défectueuse |
|---|---|---|
| 12 | Carte électronique (PCB) principale | L'appareil ne s'allume plus du tout, la télécommande est sans effet |
| 24 | Ventilateur tangentiel | Bruit de claquement constant, flux d'air très faible ou saccadé |
| 08 | Sonde de dégivrage externe | Prise en glace sévère du groupe extérieur pendant l'hiver |
| 31 | Moteur des ailettes (Pas à pas) | Le volet de soufflage reste bloqué dans une position fixe |
| 15 | Bac à condensats | Gouttes d'eau qui tombent sous le châssis intérieur de la chambre |
Intégration Vidéo YouTube : "Démontage unité intérieure climatiseur Airton"
Maîtriser la lecture du plan technique de votre système de climatisation transforme un dépannage au pifomètre en une intervention d'expert. Vous savez maintenant isoler les blocs fonctionnels, relier vos pannes aux bons composants et dénicher la référence exacte sans hésiter. Le capot de votre split est démonté ? Dites-nous ce que vous avez trouvé à l'intérieur ou posez vos questions techniques directement dans les commentaires ci-dessous.
FAQ
Où se trouve la plaque signalétique sur un climatiseur Airton ?
Vous la trouverez collée fermement au côté droit de l'unité extérieure, tout près des vannes. Sur l'unité intérieure, il faut chercher un peu plus. Elle se cache soit sous le châssis en plastique, soit sur le côté, souvent masquée par le capot frontal.
Les pièces d'un climatiseur Airton sont-elles standard ou propriétaires ?
Je trouve toujours cela frustrant, mais c'est un mix des deux. Certaines pièces mécaniques brutes, comme les compresseurs rotatifs ou les roulements, suivent des standards industriels. On les retrouve chez plusieurs marques. À l'inverse, les cartes électroniques, les modules d'affichage et les plastiques appartiennent strictement au constructeur Airton. Impossible de les remplacer par un équivalent générique.
Peut-on réparer soi-même son climatiseur après avoir identifié la pièce ?

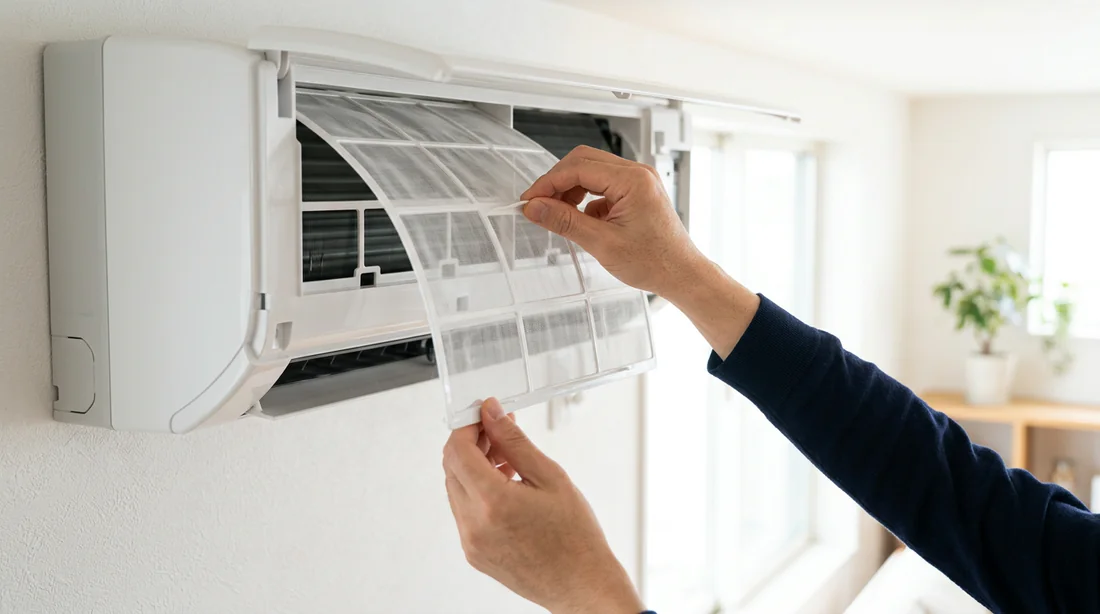

Oui, tant que l'on reste sur des opérations basiques de maintenance. Le remplacement des filtres, le nettoyage des bacs ou le changement d'un volet d'air plastique ne posent aucun problème. Mais attention. La loi impose l'intervention d'un frigoriste professionnel certifié pour toucher à une vanne ou un compresseur. Le gaz frigorifique pardonne rarement les erreurs de manipulation.
