Votre climatisation souffle de l'air tiède au pire moment de l'année ? C'est un grand classique. Après une rapide inspection, vous constatez la perte de charge du circuit. Mon premier réflexe dans ce cas : soupçonner cette vicieuse micro-fuite localisée au niveau du port de service. Face à un système sous pression, la moindre erreur de manipulation ne pardonne absolument pas. Nous avons donc besoin d'une méthode stricte pour valider ce diagnostic et changer la pièce défectueuse sans vider l'intégralité de l'installation.
Une valve Schrader de climatisation est un embout de raccordement permettant de vérifier la pression, de vider ou de recharger le fluide frigorigène d'un circuit frigorifique. Identique à une valve de pneu, elle est équipée d'un obus interne à ressort qui assure l'étanchéité du système sous haute ou basse pression.
Qu'est-ce qu'une valve Schrader sur un circuit frigorifique ?
Sa conception mécanique repose sur un assemblage de haute précision conçu pour résister à des conditions extrêmes. Oubliez la simple valve de pneu automobile à 2 ou 3 bars. Sur une installation frigorifique, on parle de pressions titanesques. Un système au gaz R134a, au R32 ou au R410A dépasse allègrement les 30 bars en haute pression.
Cet élément regroupe trois parties bien distinctes. D'abord, le corps fileté serti ou soudé directement sur la tuyauterie en cuivre du circuit forme l'enveloppe rigide du raccord. Ensuite, on trouve l'obus de valve. C'est le véritable cœur du mécanisme. Il intègre un ressort calibré, une tige centrale appelée pointeau et un minuscule joint en téflon ou en néoprène chargé de bloquer la sortie du fluide frigorigène. Enfin, il y a le bouchon. Trop souvent négligé par les techniciens pressés, ce n'est pas un simple cache-poussière. C'est votre ultime rempart d'étanchéité.
Les 3 rôles essentiels de la valve de climatisation
Cette minuscule interface mécanique centralise absolument toutes les interventions techniques sur un groupe froid. Elle remplit trois missions précises.

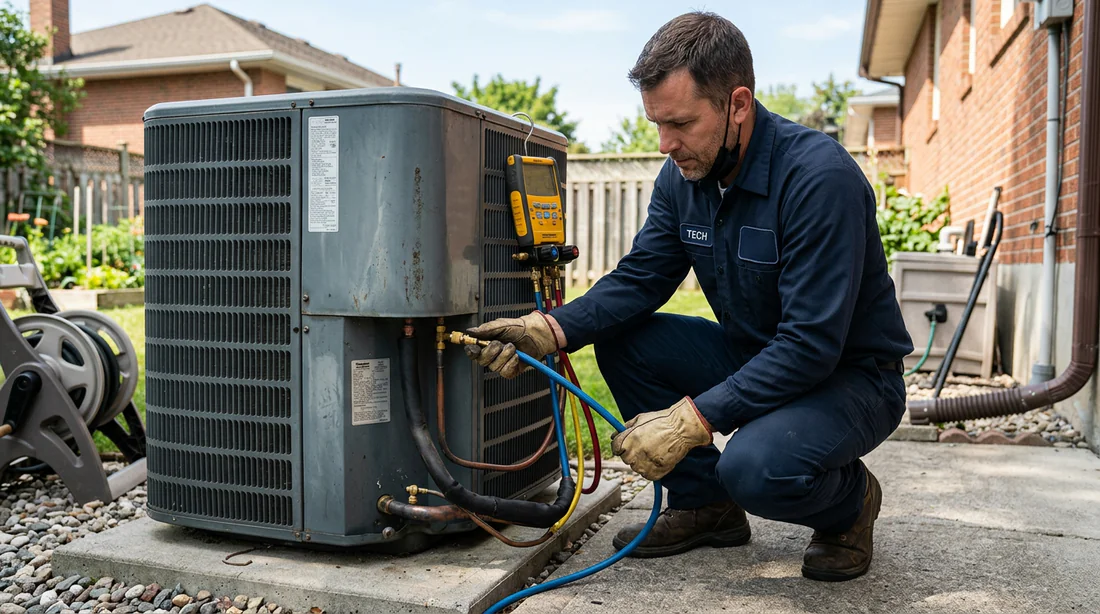

La première concerne la mesure de la pression. En connectant les tuyaux d'un manifold ou d'un manomètre numérique, on appuie sur le pointeau de l'obus pour libérer le gaz vers les cadrans de lecture et ainsi diagnostiquer la santé du compresseur.
Sa deuxième mission intervient lors de la récupération du fluide et du tirage au vide. Avant une grosse réparation, on s'en sert pour brancher une station de récupération, aspirer l'ancien gaz, puis raccorder une pompe à vide chargée d'éliminer la moindre trace d'humidité dans les conduites.
Enfin, elle garantit la recharge en gaz. Dès que le circuit devient sain et sous vide, on réinjecte la quantité exacte de réfrigérant neuf par ce même orifice.
Pour éviter la moindre erreur de manipulation, les constructeurs équipent les circuits de ports différenciés avec un raccord rapide spécifique, surtout dans le secteur automobile.
| Caractéristique | Port basse pression (BP) | Port haute pression (HP) |
|---|---|---|
| Différence de taille du raccord | Diamètre plus étroit de 13 mm | Diamètre plus large de 16 mm |
| Couleur standard du bouchon | Bleu | Rouge |
| Type d'intervention prioritaire | Recharge en gaz et lecture de l'aspiration | Diagnostic de compression et lecture du refoulement |
Comment tester l'étanchéité d'une valve Schrader (3 étapes)
Saviez-vous que près de 30 % des fuites lentes sur nos installations climatiques proviennent d'une bête valve défectueuse ou d'un joint d'obus craquelé par le temps ? Ce test reste l'étape fondatrice de n'importe quel diagnostic sérieux. On ne fonce pas tête baissée.
Étape 1 : inspection visuelle et nettoyage du port
Retirez le bouchon de protection. Ce petit capuchon agit en réalité comme une sécurité secondaire. Observez ensuite attentivement les parois intérieures du port fileté. La présence d'un film gras ou de poussière agglutinée en une boue noire rend le diagnostic sans appel. Le gaz frigorifique voyage toujours avec son huile de lubrification. Une trace d'huile bien visible autour de la valve prouve de manière irréfutable une fuite de gaz. Un simple coup de chiffon sec sur la zone suffira pour préparer vos tests suivants.

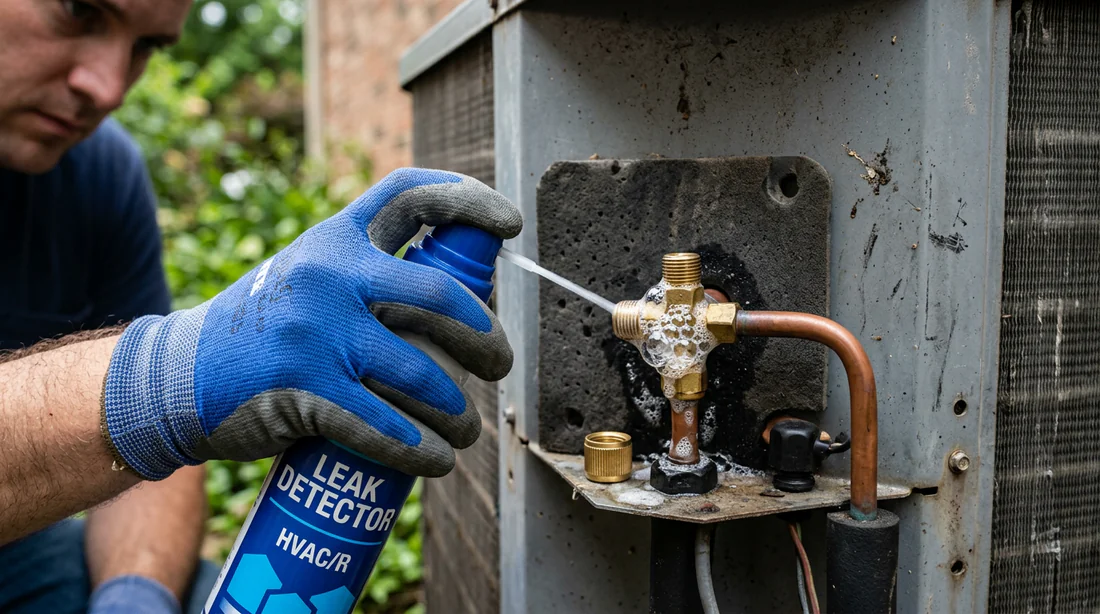

Étape 2 : le test du détecteur à bulles (eau savonneuse)
Voici la technique « low-tech » par excellence et je vous garantis qu'elle reste redoutablement efficace. Appliquez généreusement un produit « mille-bulles » ou une solution d'eau savonneuse bien dense directement à l'intérieur de la valve. Patientez deux ou trois minutes. Regardez la surface du liquide. Une bulle se forme et grossit lentement ? L'obus fuit. Il ne retient plus la pression.
Étape 3 : utilisation du détecteur de fuite électronique
Pour traquer cette micro-fuite totalement invisible à l'œil nu, on passe à l'artillerie lourde. Allumez votre détecteur de fuite électronique, le fameux renifleur, et calibrez-le dans une zone d'air neutre. Approchez ensuite la sonde au plus près de l'orifice de la valve Schrader sans toucher le liquide résiduel. L'alarme sonore s'affole ? Vous avez la confirmation absolue que des molécules de réfrigérant s'échappent du pointeau.
Ne forcez jamais le serrage d'un obus fuyard avec un tournevis inadapté. Vous risquez de déformer le filetage interne en laiton de la valve, ce qui obligerait à dessouder et remplacer le port entier.
Comment remplacer un obus de valve Schrader défectueux ?
À mes débuts, remplacer un joint ou un obus endommagé impliquait systématiquement une perte totale de la charge ou des heures gaspillées à récupérer le fluide. Heureusement, nous utilisons aujourd'hui un outillage spécifique pour extraire la pièce sans vider le circuit : le démonte-obus sous pression.
Pour mener à bien cette véritable opération chirurgicale, rassemblez sur votre établi un démonte-obus extracteur sous pression équipé d'une vanne d'isolement, une bonne paire de gants normés contre le froid, des lunettes de sécurité bien enveloppantes et bien sûr un obus de valve de rechange spécifiquement conçu pour les gaz réfrigérants.

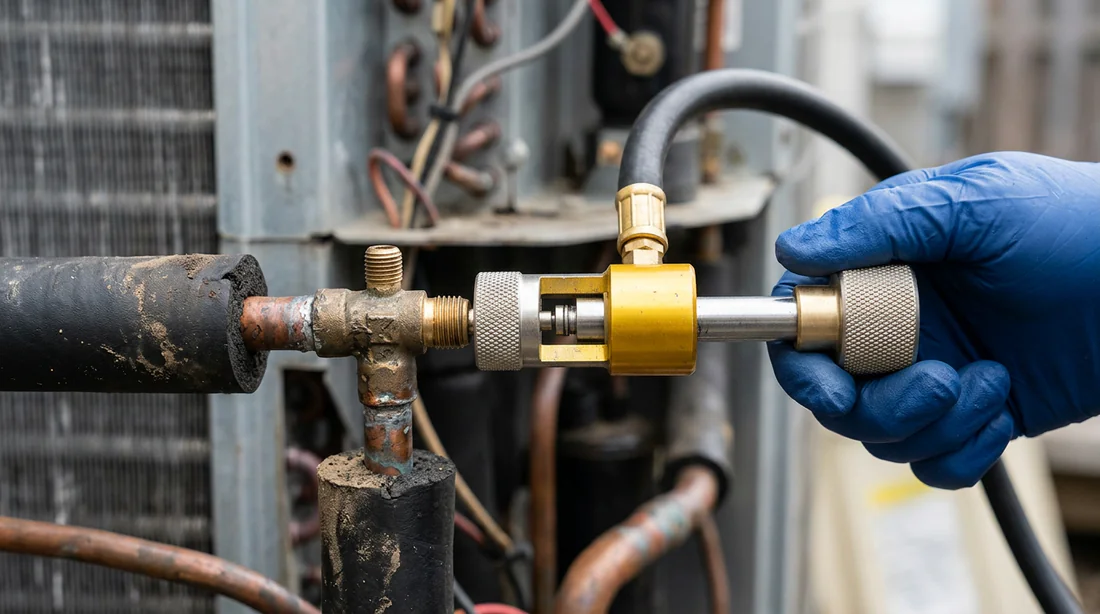

La procédure demande de la minutie. Commencez par fixer le corps de l'outil extracteur sur le filetage de la valve défectueuse. Poussez ensuite la tige interne de l'outil pour engager la fente du tournevis directement dans la tête de l'obus. Dévissez lentement la pièce dans le sens anti-horaire. À ce moment précis, vous allez sentir la pression repousser la tige de l'outil vers l'arrière. Laissez faire, tirez complètement la tige vers vous et fermez immédiatement la petite vanne à bille située sur le corps de l'outil.
Bravo, vous venez d'isoler l'obus fuyard. Il vous suffit maintenant de dévisser la partie arrière du mécanisme pour récupérer la pièce usagée. L'installation du composant neuf suit la logique inverse. Placez l'obus sur la tige, revissez l'arrière de l'outil et ouvrez la vanne d'arrêt. Poussez la tige en fond de course pour aller revisser fermement la pièce neuve dans son logement.
L'étanchéité maniaque de vos valves prolonge drastiquement la vie d'un compresseur. Si vous voulez d'ailleurs voir comment se comporte un système frigorifique moderne parfaitement sain, jetez un œil à notre banc d'essai complet sur le Climatiseur Midea.
[Vidéo recommandée : remplacer un obus de valve de clim sans vider le gaz sur YouTube]
Réglementation 2026 et sécurité (risques liés aux gaz)
Je ne rigole jamais avec les interventions sur les fluides frigorigènes. La libération brutale d'un système sous pression pulvérise un gaz glacial pouvant frôler les -40 °C. Un contact direct sur la peau ou dans les yeux provoque des brûlures cryogéniques irréversibles en une fraction de seconde. Protégez-vous systématiquement.
Au-delà du danger physique, la réglementation européenne F-Gas mise à jour traque impitoyablement les mauvaises pratiques. Dégazer volontairement une installation dans l'atmosphère constitue un délit lourdement sanctionné. Je vois encore des techniciens négliger l'extracteur d'obus sous pression par paresse. Ce n'est plus une option de confort. C'est une obligation légale absolue pour stopper le rejet de gaz à effet de serre polluants.
Peut-on utiliser la climatisation sans le bouchon de valve Schrader ?
Techniquement, oui. Votre compresseur tournera et fera du froid. Mais c'est une hérésie mécanique. Ce bouchon n'a rien de décoratif et son absence précipitera la mort de votre valve. Il agit en réalité comme un joint torique de sécurité supplémentaire, bien souvent doté de sa propre petite rondelle en caoutchouc. Son rôle ? Bloquer l'humidité, la poussière et la corrosion avant qu'elles ne dévorent le fragile mécanisme de l'obus.
Quel outil faut-il pour dévisser un obus de valve de clim ?
Tout dépend de la situation devant vous. Sur un circuit intégralement vidé et récupéré, un simple démonte-obus standard ressemblant à un tournevis doté d'une encoche fera parfaitement l'affaire. En revanche, face à une installation sous pression, vous n'avez pas le choix. L'utilisation du démonte-obus sous pression avec sa vanne quart de tour devient vitale pour extraire la pièce sans vous prendre un violent jet de gaz au visage.
Pourquoi ma valve de climatisation crache-t-elle de l'huile ?
Rappelez-vous une règle d'or en froid : le gaz réfrigérant ne voyage jamais seul. Il se mélange en permanence avec une huile de synthèse indispensable à la lubrification des pistons ou de la spirale du compresseur. Une valve qui « crache » ou qui transpire de l'huile vous donne une information claire et nette. La fuite de gaz entraîne physiquement des particules de lubrifiant vers l'extérieur. L'obus est mort.
Avez-vous déjà vérifié l'état de vos propres valves avant de suspecter une panne fatale de votre compresseur ? C'est souvent là que se cachent les pannes les plus bêtes, mais aussi les moins chères à réparer. Prenez un chiffon, de l'eau savonneuse, et allez inspecter vos raccords dès maintenant.
