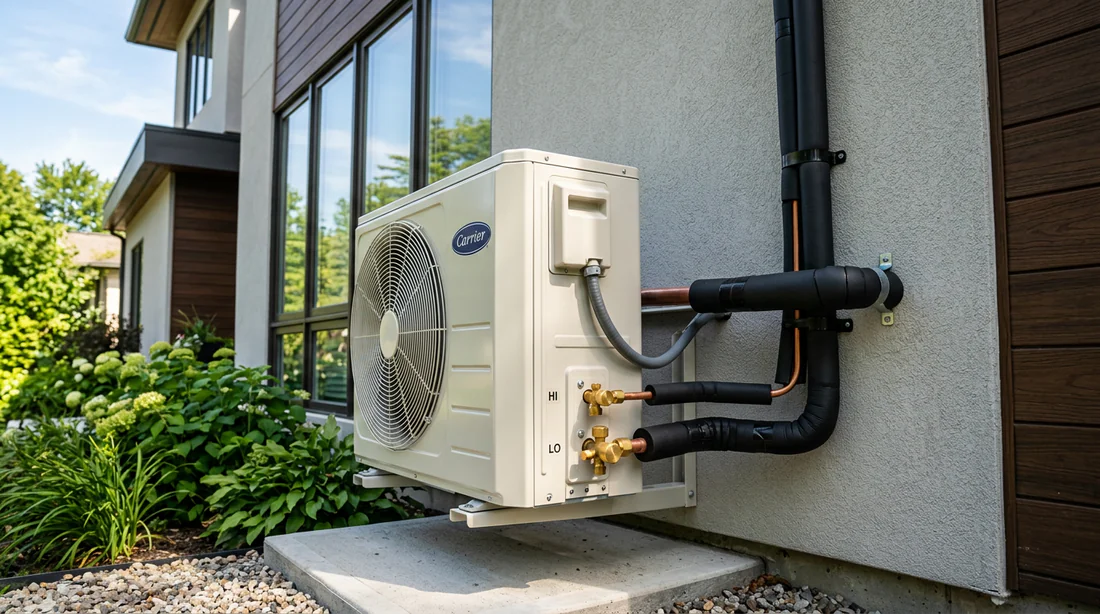

Vous voilà devant cette toute nouvelle unité extérieure. Vous êtes prêt à finaliser l'installation. Et là, surprise, les dimensions asymétriques de la notice technique vous laissent perplexe. Croyez-moi, la peur de commander les mauvaises liaisons frigorifiques et de flinguer un matériel onéreux freine même les bricoleurs les plus chevronnés. Mais pas de panique. Sélectionner la bonne section de cuivre demande juste un peu de méthode, de s'appuyer sur de bons abaques et de comprendre concrètement le fonctionnement d'un cycle thermique.
Le diamètre du tuyau de clim dépend de sa puissance. Pour un climatiseur standard (2500W à 3500W), on utilise généralement un tube « liquide » de 1/4" (6,35 mm) et un tube « gaz » de 3/8" (9,52 mm). Un dimensionnement exact garantit le rendement optimal et évite la casse du compresseur.
Pourquoi un climatiseur possède-t-il deux tuyaux de diamètres différents ?
Une pompe à chaleur ou un climatiseur fonctionne en circuit fermé. Tout repose sur les changements d'état du fluide frigorigène. Pour que cette magie thermodynamique opère, le système a besoin de deux conduites aux rôles strictement opposés.
Le plus petit tuyau s'appelle la ligne liquide. Sa mission consiste à transporter le fluide sous haute pression et à l'état liquide depuis le compresseur extérieur vers l'unité intérieure. Ce volume très condensé demande logiquement peu d'espace de circulation.
À l'inverse, le tuyau le plus large correspond à la ligne d'aspiration ou ligne gaz. Une fois que le fluide a capté les calories de la pièce, il se vaporise. À l'état gazeux, il prend soudainement beaucoup plus de volume. Il lui faut donc un conduit bien plus large pour retourner vers le compresseur sans créer d'engorgement. C'est de la physique de base, mais on l'oublie trop souvent sur les chantiers.
Tableau de correspondance : puissance de la clim et diamètres
Le choix de votre liaison frigorifique ne relève jamais du hasard. Il est directement proportionnel à la puissance de votre machine, qu'elle soit exprimée en Watts (W), en Kilowatts (kW) ou en BTU.
Je vous partage ici notre matrice de référence pour dimensionner vos tuyaux. Gardez toutefois en tête une règle absolue, la fiche technique de votre constructeur a toujours le dernier mot.
| Puissance de la clim (kW) | Puissance équivalente (BTU) | Ligne Liquide (Petit tuyau) | Ligne Gaz (Gros tuyau) |
|---|---|---|---|
| 2.0 à 3.5 kW | 7 000 à 12 000 BTU | 1/4" | 3/8" |
| 4.0 à 5.0 kW | 14 000 à 18 000 BTU | 1/4" | 1/2" |
| 6.0 à 7.1 kW | 20 000 à 24 000 BTU | 1/4" ou 3/8" | 5/8" |
| 8.0 kW et supérieur | 27 000 BTU et + | 3/8" | 5/8" ou 3/4" |
Ne cherchez jamais à faire correspondre vos tuyaux « à l'œil ». Vérifiez systématiquement les raccords mâles présents sur les vannes de votre unité extérieure pour valider ces cotes avant de passer commande.

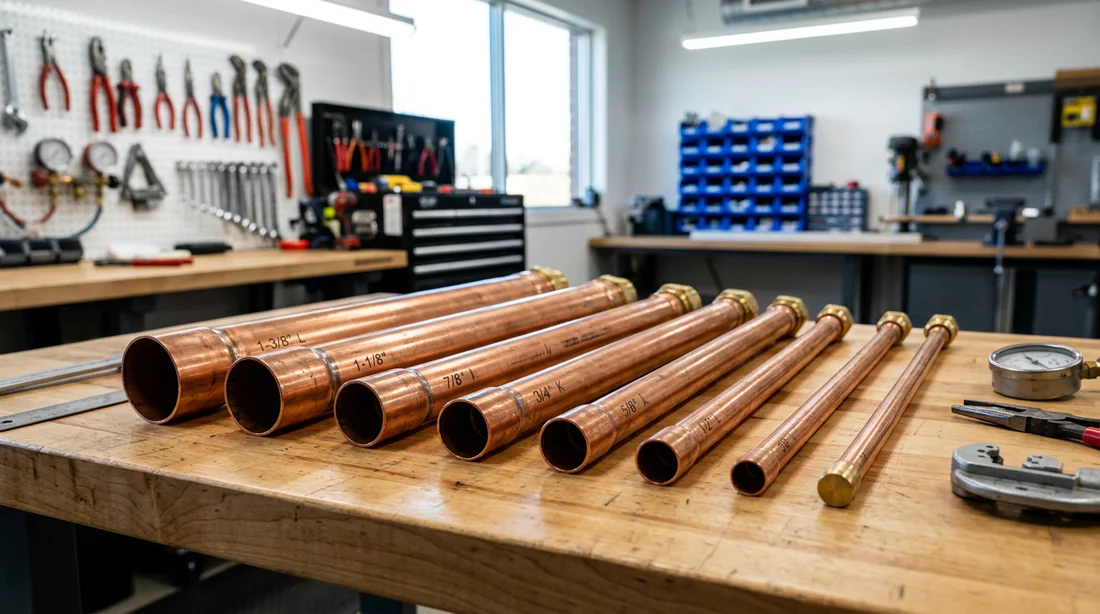

Pouces en millimètres : la table de conversion frigorifique
Même aujourd'hui, l'industrie du froid s'entête à utiliser le système impérial, donc les fameux pouces. C'est agaçant, je vous l'accorde. Cette norme perdure à cause de l'hégémonie historique des fabricants nord-américains lors de la création des premiers standards de réfrigération. On fait avec.
Pour ne plus vous tromper lors de vos achats de couronnes de cuivre, voici la conversion stricte des standards du marché actuel :
| Mesure en Pouces (Impérial) | Mesure en Millimètres (Métrique) | Utilisation fréquente |
|---|---|---|
| 1/4" | 6.35 mm | Ligne liquide (majorité des installations) |
| 3/8" | 9.52 mm | Ligne gaz (petites puissances) / Liquide (gros modèles) |
| 1/2" | 12.70 mm | Ligne gaz (unités moyennes autour de 5000W) |
| 5/8" | 15.88 mm | Ligne gaz (grandes unités tertiaires ou gainables) |
| 3/4" | 19.05 mm | Ligne gaz (systèmes industriels et VRV) |
Les 3 conséquences d'un mauvais diamètre de tuyau
Vous pensez qu'un millimètre de différence n'aura pas d'impact ? C'est une erreur monumentale. Le circuit frigorifique est calibré au dixième de bar près. Bricoler une adaptation provoque systématiquement des réactions en chaîne désastreuses.
Baisse de rendement et surconsommation
Installer un tuyau d'un diamètre inférieur aux recommandations crée un étranglement immédiat. Le fluide circule mal. Cela génère ce que l'on appelle dans le métier une forte perte de charge ou chute de pression. La machine détecte son incapacité à atteindre son rendement optimal. Pour compenser, la carte électronique ordonne au moteur de tourner à plein régime sur de longues périodes. Résultat direct, votre facture d'électricité explose et votre capacité de chauffe ou de refroidissement s'effondre.
Problème de retour d'huile
Beaucoup de gens pensent que choisir un tuyau plus gros facilitera le passage du gaz. C'est totalement faux. Le gaz frigorigène ne voyage pas seul. Il transporte avec lui des micro-gouttelettes d'huile destinées à lubrifier l'ensemble du système.
Si le tube est trop large, la vitesse de circulation du fluide chute brutalement. Sans cette vélocité, la gravité l'emporte. L'huile stagne dans les canalisations au lieu de remonter vers le groupe. Votre moteur se retrouve alors à tourner à sec. Et ça, c'est la panne assurée.
Casse prématurée du compresseur
Ces deux erreurs conduisent exactement au même désastre. Un mauvais retour d'huile provoque une usure mécanique rapide par friction. De son côté, une section trop fine impose un effort démesuré à la machine. Le compresseur reste l'organe central de votre installation. Sous la contrainte, il subit une élévation anormale de sa température de fonctionnement.
Nous avons détaillé cette mécanique implacable dans notre guide dédié. Ce phénomène d'emballement thermique ne pardonne pas. Je vous conseille d'apprendre très vite à identifier les signes avant-coureurs d'une surchauffe de la climatisation. C'est le seul moyen de sauver votre matériel avant son arrêt définitif.

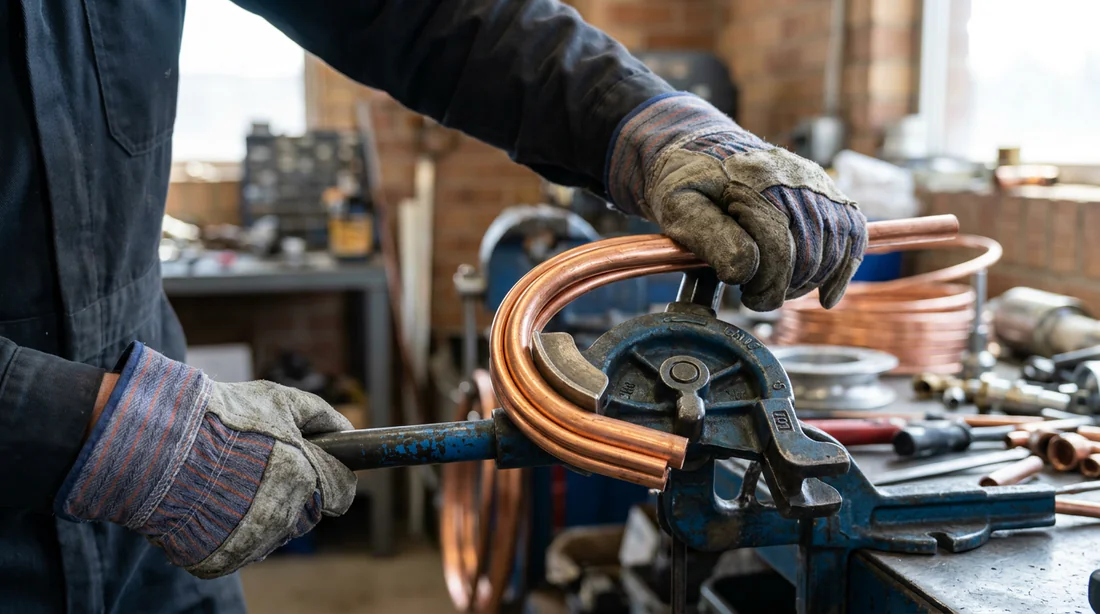

Installation des liaisons frigorifiques : 3 règles d'or
La pose de votre tube cuivre recuit exige une méthodologie rigoureuse. Avoir le bon diamètre ne garantit absolument pas le succès de la mise en service si vous bafouez les règles de l'art.
Respecter les longueurs minimales et maximales
La section du tube travaille toujours de pair avec la distance de votre tirage. La longueur minimale est souvent fixée à 3 mètres. Cette distance de sécurité empêche les fortes vibrations du groupe extérieur de se propager jusqu'au split intérieur. Du côté de la longueur maximale, la majorité des équipements résidentiels tolèrent entre 15 et 20 mètres de liaison, incluant le respect d'un dénivelé strict.
Au-delà d'une certaine distance, les choses se compliquent. Le pré-chargement d'usine couvre en général 5 à 7 mètres. Si vous dépassez ce seuil, un appoint précis de gaz au gramme près devient obligatoire pour maintenir de bonnes pressions de condensation.

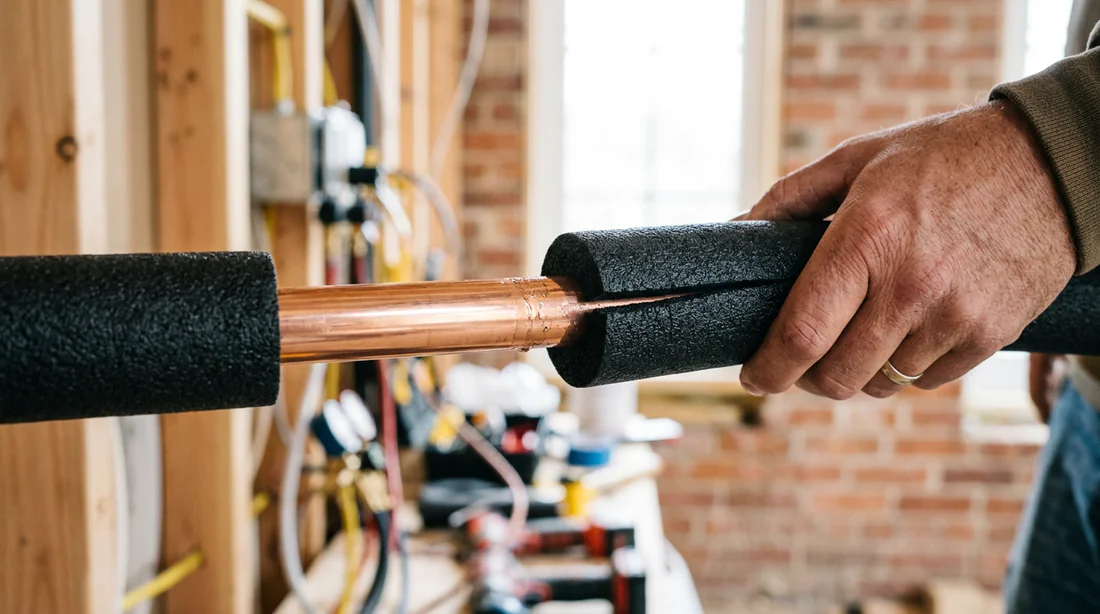

Isoler chaque tube séparément
La ligne liquide reste glacée ou tiède. En parallèle, la ligne de gaz devient brûlante ou très froide selon votre mode d'utilisation en réversible. Réunir ces deux conduites sous un même manchon isolant provoque immédiatement un transfert thermique direct. Le fluide chaud va bêtement réchauffer le fluide froid avant même d'atteindre les échangeurs. Vous devez obligatoirement utiliser des couronnes de cuivre pré-isolées où chaque tube possède son propre fourreau protecteur.
Réaliser un dudgeon parfait
L'étanchéité de vos raccords flare repose intégralement sur la qualité de l'évasement du cuivre. On appelle cela le dudgeon. La matrice de votre dudgeonnière doit correspondre au millimètre près à l'épaisseur et au diamètre de votre tube. Un évasement asymétrique, un collet trop court ou un bord trop écrasé ne pardonnera pas. Il laissera fuir l'intégralité de votre gaz R410A ou R32 dans l'atmosphère en quelques jours seulement.
Mais attention, le façonnage du cuivre ne fait pas tout. La réussite de votre étanchéité dépend aussi de la pression mécanique appliquée lors du montage. Je vous invite vivement à consulter notre tableau de référence pour appliquer le bon couple de serrage des raccords de clim selon la taille de vos écrous.
FAQ
Peut-on réduire le diamètre d'un tuyau de clim ?
Non. Mettre en place des réducteurs sur votre tuyauterie modifie immédiatement les pressions de service calculées par le constructeur. Cette pratique crée des turbulences et des pertes de charge sévères. Pire encore, elle annule systématiquement la garantie de votre équipement. N'y pensez même pas.
Comment mesurer le diamètre de mes tuyaux actuels ?
Utilisez un pied à coulisse digital. Placez-le directement sur la partie cuivrée du tube après avoir écarté doucement l'isolant. Lisez la mesure exacte en millimètres. Vous n'aurez plus qu'à comparer cette valeur avec notre table de conversion métrique vers impérial un peu plus haut pour obtenir le bon chiffre en pouces.
L'épaisseur du cuivre joue-t-elle un rôle ?
Oui, c'est une donnée non négociable. Avec l'arrivée des nouveaux fluides frigorigènes comme le R32, les systèmes travaillent à des pressions extrêmement élevées. On parle de pics pouvant atteindre 42 bars. Une épaisseur de cuivre minimale de 0,8 mm est rigoureusement requise pour résister à de telles contraintes mécaniques sans jamais fissurer.
🎥 Vidéo recommandée : Pour visualiser ces techniques de précision, je vous conseille de chercher « choisir diamètre liaison frigorifique climatisation » ou « comment faire un dudgeon clim r32 » directement sur la barre de recherche YouTube.
Un choix intelligent des diamètres couplé à un montage soigné vous assure une installation silencieuse, très performante et durable. Êtes-vous prêt à vérifier les cotes de vos vannes extérieures avec précision, ou avez-vous encore un doute sur la conversion de vos mesures en pouces ? Sortez votre pied à coulisse, et passons à l'action.
